Технология на тънкостенни опаковъчни форми: Предизвикателства и решения за високоскоростно, стабилно и прецизно формоване

Въведение

       Опаковките с тънки стени – чаши за кисело мляко, вани за маргарин, контейнери за деликатеси и тънкостенни капаци – представляват един от най-взискателните сегменти на индустрията за леене под налягане. Дебелините на стените на частите обикновено варират от 0,25 mm до 1,0 mm, като съотношенията дължина към дебелина на потока често надвишават 200:1. Времената на цикъла се измерват в секунди (обикновено 3–8 секунди), а годишните производствени обеми често надхвърлят 10 милиона части на матрица.

        Като опитен техник на матрици, специализиран в формите за опаковане с висока кавитация, видях как малките дефекти в дизайна могат да станат катастрофални при тънкостенно формоване. Дисбаланс на вратата от 5% може да означава, че някои кухини са пренатоварени, докато други са къси. Вариация на охлаждане от 5°C може да причини деформация, която прави частите неизползваеми при 1000 части на час.

        Този артикулcle се фокусира върху ключовите технически аспекти на проектирането и производството на високопроизводителни форми за опаковки с тънки стени. Независимо дали формовате тънкостенни контейнери, капаци или чаши, разбирането на тези принципи ще ви помогнепостигате по-бързи цикли, по-добро качество на частите и по-дълъг живот на формата.

1. Избор на материал за тънкостенни форми

       Тънкостенното формоване подлага формите на екстремни условия: много високо налягане на впръскване (до 2000 бара), бързи цикли на нагряване и охлаждане и високоскоростен поток от стопилка.

       Препоръчителни формовъчни стомани:

       Ключово съображение: За изключително висока кавитация (напр. 64 или 96 кухини), самата основа на матрицата трябва да бъде направена от стомана с висока якост (напр. P20 предварително закалена или 1.2738), за да издържи на налягането на впръскване без деформация на плочата.

2. Дизайн на системата с горещ канал

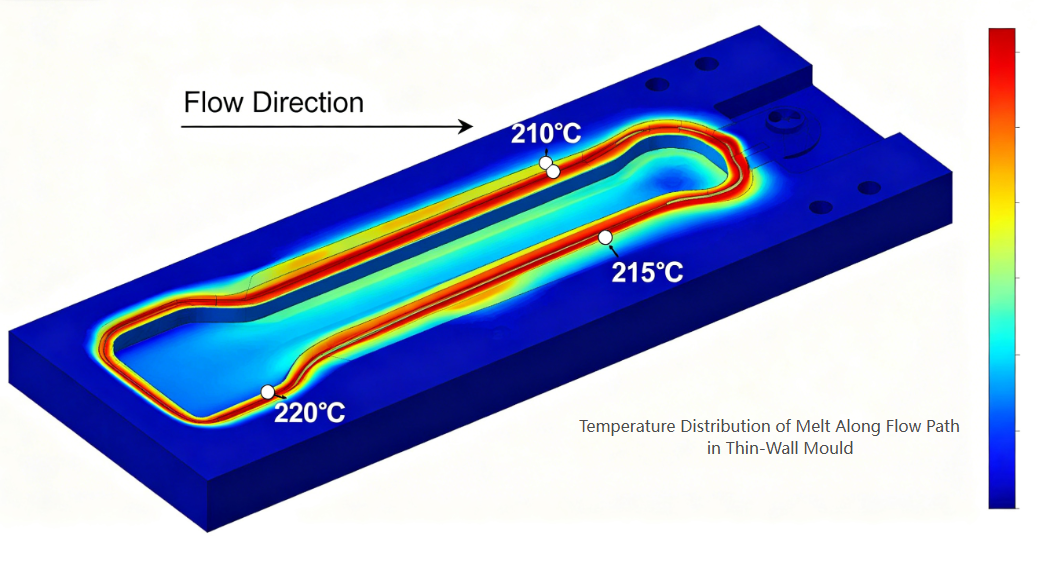

       Горещият канал е сърцето на всяка тънкостенна опаковъчна форма. Той трябва да доставя стопилка във всяка кухина едновременно с перфектен баланс, минимален спад на налягането и прецизен контрол на температурата.

       Критични елементи на дизайна:

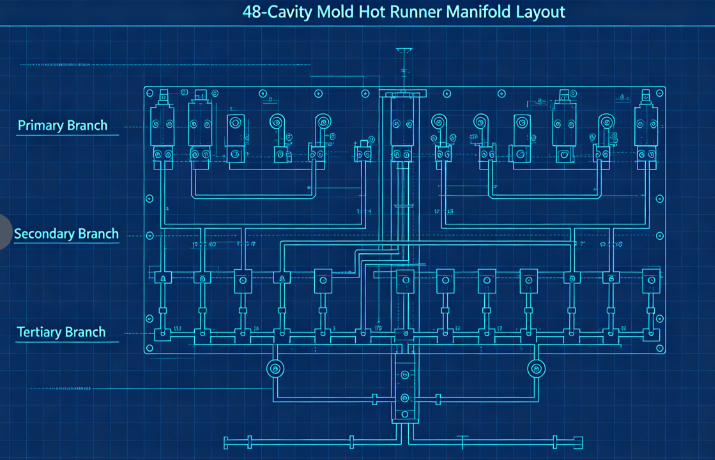

        a) Балансирани канали на потока: За формите с много кухини (обикновено 32, 48, 64 или 96 кухини), естественото балансиране е от съществено значение. Това означава, че всяка кухина има точно еднаква дължина на потока. Типичното оформление използва първичен колектор, вторични колектори и третични разклонения, всички машинно обработени до идентични размери.

        b) Тип и местоположение на затвора: За тънкостенни контейнери най-често срещаните типове затвори са: Крайни затвори (за части с права странична стена) Вентилни затвори (за диафрагми или директно отваряне в дъното) Подводни затвори (за чиста част без остатък от затвора) Портът трябва да бъде правилно оразмерен — твърде малък и нагряването при срязване причинява влошаване; твърде голям и остатъкът от портата става неприемлив. Типичните размери на затвора за тънкостенни чаши варират от 0,8 mm до 1,5 mm в диаметър.

        c) Термичен баланс: Всяка дюза трябва да има независим контрол на температурата. Каналите на колектора трябва да се нагряват равномерно (като се използват двузонови или тризонови нагреватели), за да се избегнат горещи точки или студени охлюви.

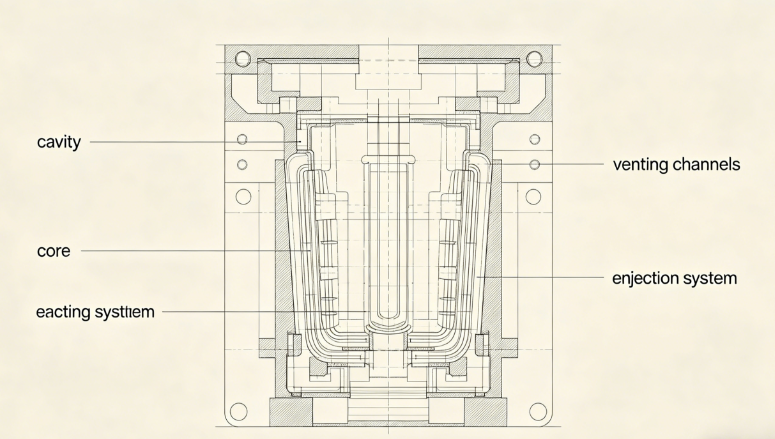

3. Дизайн на кухина и ядро

       Тънкостенните части изискват изключително прецизни размери на кухината и сърцевината, за да се постигне постоянна дебелина на стената.

       Основни съображения:

        a) Разпределение на дебелината на стената: Поддържайте еднаква дебелина на стената в рамките на ±0,02 mm. Вариациите в дебелината създават диференциално охлаждане и деформация. Използвайте анализ на потока на формата, за да оптимизирате дизайна преди рязане на стомана.

        b) Вентилация: Тънкостенното формоване използва високоскоростно впръскване (често 200–500 mm/s). Въздухът, задържан в кухината, трябва незабавно да излезе. Препоръчителни дълбочини на отвора: 0,02–0,03 mm за PP0,01–0,02 mm за PS или PET

Вентилационните отвори трябва да се поставят в последната точка за запълване, по линията на разделяне и около ежекторните щифтове.c) Ъгли на газене: За тънкостенни части се препоръчва минимално газене от 1° на страна (1,5–2° за по-дълбоки контейнери). Недостатъчното течение води до проблеми с надраскване, вакуумно заключване и изхвърляне.

        d) Повърхностно покритие: Повърхностите с кухини за прозрачни или лъскави части изискват SPI A-1 (огледално) покритие; за непрозрачни контейнери за млечни продукти е достатъчен SPI B-1 (600 песъчинки).

4. Дизайн на охладителната система

        Охлаждането доминира във времето на цикъла при тънкостенно формоване - обикновено представляващо 60–80% от общия цикъл. Ефективното охлаждане е ключът към високата производителност.

       Принципи на проектиране:

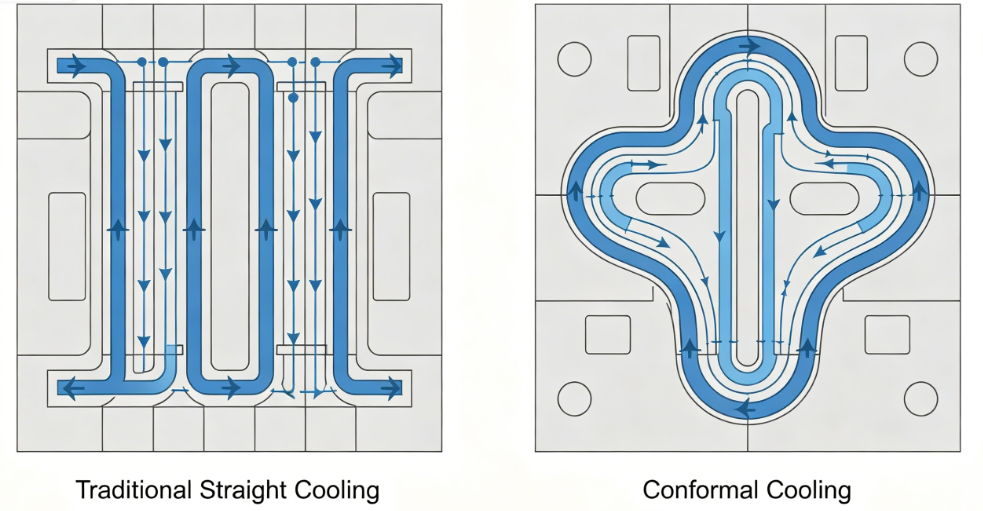

        a) Конформно охлаждане: Традиционните прави пробити охлаждащи канали често са твърде далеч от повърхността на кухината. Конформните охлаждащи канали – следващи контура на детайла – могат да намалят времето за охлаждане с 30–50%. Те обикновено се създават с помощта на 3D печат или CNC обработка на вложки с извити канали.

        б) Параметри на охлаждащия канал:

• Диаметър: 8–12 мм
• Разстояние от повърхността на кухината: 1,5–2,0 пъти диаметъра на канала
• Разстояние между каналите: 3–4 пъти диаметъра на канала
• Поток на охлаждащата течност: турбулентен поток (число на Рейнолдс >5000)

        c) Високоефективно охлаждане: Използвайте барботери или прегради в сърцевината, където пространството е ограничено. За високи ядра инсталирайте спирални охлаждащи вложки или топлинни тръби.

        d) Разделяне на охладителната верига: Независимите вериги за плочи с кухина и сърцевина позволяват различни дебити и температури за оптимизиране на освобождаването на частите и минимизиране на изкривяването.

5. Система за изтласкване

       Тънкостенните части са с ниска твърдост и могат лесно да се деформират по време на изхвърляне. Системата за изхвърляне трябва да е нежна, но надеждна.

       Препоръки за дизайн:

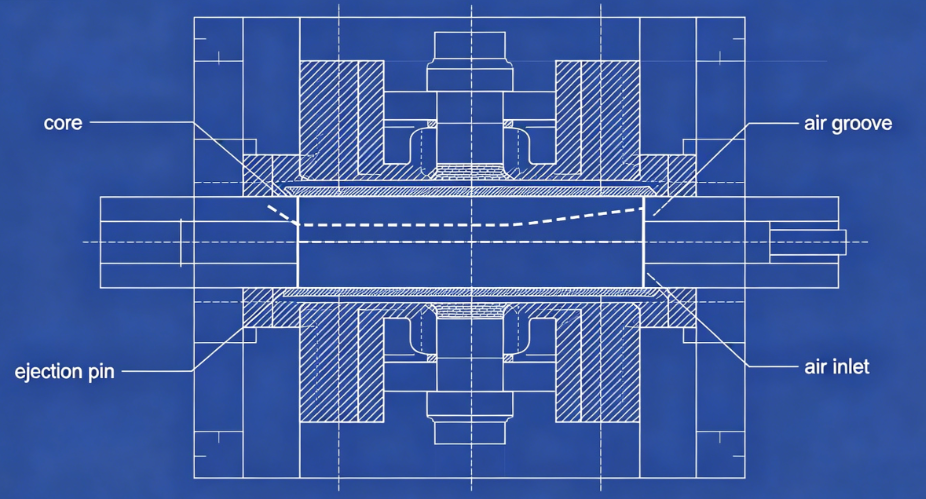

       a) Изхвърляне на въздух: За много контейнери с тънки стени (особено чаши), изхвърлянето с помощта на въздух е идеално. Сгъстен въздух (2–4 бара) се вкарва между сърцевината и частта през микро-жлебове или порести вложки, плавайки частта извън сърцевината.

       b) Демонтираща плоча: За части с вдлъбнатини или дълбоки странични стени, механичната демонтираща плоча осигурява равномерна сила на изтласкване по целия периметър на детайла.

       в) Изхвърлящи щифтове: Когато щифтовете са неизбежни, използвайте много щифтове с малък диаметър (2–3 mm), поставени върху ребра или скрити повърхности. Избягвайте големи карфици, които оставят видими следи.

       d) Време: Последователността на изтласкване трябва да започне само след като частта се охлади достатъчно, за да се избегне деформация. Използвайте кратко забавяне на охлаждането след отваряне на формата.

6. Съображения за обработка

       Дори най-добрата форма не може да произведе добри части без правилни настройки на процеса. Основни параметри за тънкостенно формоване:

7. Често срещани дефекти и смекчаване

Дефект	Причина, свързана с мухъл	Решение
Къси кадри	Недостатъчна вентилация или порти с малък размер	Добавете вентилационни отвори в крайните точки на потока; увеличете портите
Изкривяване	Неравномерно охлаждане или небалансирано пълнене	Подобрете равномерността на охлаждане; бегачи за баланс
Следи от мивка	Лошо местоположение на вратата или недостатъчна опаковка	Преместете портата в дебела секция; добавете време за опаковане
Остатъкът от портата е твърде висок	Неправилен дизайн на портата	Превключете към порта на клапан или порта на подводница
Залепване върху сърцевината	Недостатъчна тяга или повреда при изтласкване на въздух	Увеличете течението; канали за чист въздух
Следи от изгаряне	Недостатъчно вентилиране	Задълбочете отворите в границите на материала

Казус от практиката: Форма за чаша за кисело мляко с 48 кухини

        Вhallenge: Клиент изисква форма с 48 кухини за чаши за кисело мляко от 150 ml (PP, дебелина на стената 0,45 mm, 4-секунден цикъл, годишноизискват 20 милиона части).

        Предприети действия:

• Използван H13 (1.2344) ESR за приблвити и ядра за устойчивост на термична умора.
• Проектиран напълно балансиран горещ канал с 48 кухини и вентилни шибъри.
• Приложени конформни охлаждащи канали както в кухината, така и в сърцевината (добавено произведени вложки).
• Добавена система за изхвърляне на въздух с 0,02 mm въздушни канали върху ядрата.
• Използван анализ на потока на мухъл за оптимизиране на местоположението на портата и вентилацията.

        Резултати:

• Aпостигнато последователно запълване (±2% вариация на теглото между кухините)
• Времето за охлаждане е намалено от 2,8s на 1,6s (общ цикъл3,9s)
• Процент на дефекти <0,3%
• Mold е произвел над 30 милиона части wняма основна поддръжка

       Технологията за тънкостенни опаковъчни форми представлява върхът на инженерството на шприцформи. Изискванията за висока кавитация, цикли под секунди и производство без дефекти тласкат всеки аспект на дизайна на матрицата до предела му. Успешните тънкостенни форми изискват:

Прецизност при обработка на кухина/сърцевина (±0,01 mm)

Bравновесие в каналите за поток от горещ канал

Ефективност при конформно охлаждане

Надеждност на системите за изхвърляне

Разбиране на поведението на материала и динамиката на процеса

       Fили производители на форми, готови да инвестират в усъвършенствани инструменти за проектиране и прецизно производство, секторът на тънкостенните опаковки предлага огромни възможности - както по отношение на технически предизвикателства, така и по отношение на бизнес растеж.
